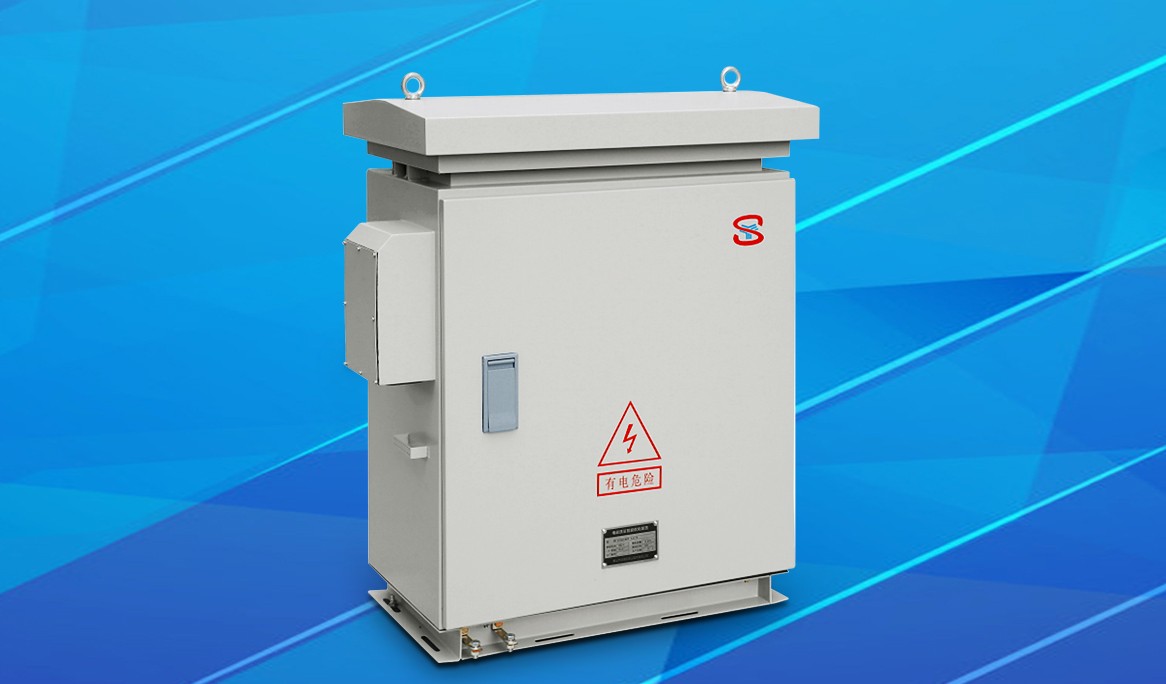

1、产品简介
集中式电能质量智能化优化装置(简称BPF)安装在变压器首端,可实现变压器三相输出功率平衡;补偿配电线路产生的无功电流与谐波电流,提高变压器带载能力;调节变压器输出电压,保证供电质量。
2、工作原理

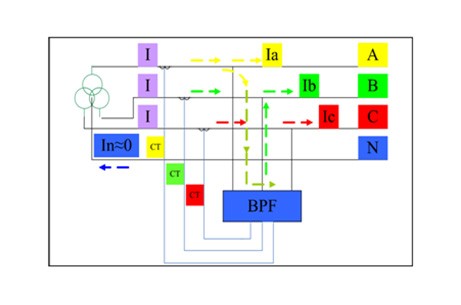

集中式电能质量优化装置(BPF:Balance Power Filter)采用先进的三电平电路拓扑结构(损耗小,噪音低),能通过三相线路中的不对称有功功率能量交换与电流补偿技术,实现三相功率平衡、无功补偿及谐波电流消除。
![集中式电能质量智能优化装置 集中式电能质量智能优化装置]()
3、功能特点
三相不平衡治理: 智能调节三相有功功率,实现变压器三相电流平衡输出;避免当负载不平衡分配时,导致的变压器单相过载;同时三相平衡输出可有效降低变压器损耗。
功率因数调节:相比传统电容补偿方式,该设备实时跟踪负荷无功的高速变化,准确进行跟踪补偿,并可有效抑制系统中的谐波电压和电流。通过调节无功功率,可减小系统电压波动。
滤波功能: 采用多DSP协同控制,滤波精度高、响应速度快;对目标谐波,有效滤除能力可达95%,同时可滤除多种谐波,最高可滤除至50次谐波;可设定的谐波分次补偿功能。
模块化设计:考虑到用户负荷的增长性特点,设备采用模块化设计方案。客户可根据不同需求配置容量,需进行扩容或更换时,可便捷增减或替换,从而减少重复性投资。
结构设计:设备支持户外柱上或室内安装,防护等级为IP54,可在现有的电线杆或配电房安装。
通信系统设计:设备具备RS232/485和GPRS接口,可接入电网的ACADA系统,实时监控电网电压、电流、功率等状态,实现对设备的日常维护与管理。
扩展功能:该设备预留了I/O接口,可对有载调压器、补偿电容器组等设备进行一体控制。
4、技术参数
主要技术参数 |
参数名称 | 参数 | 参数说明 |
交流输入 | 工作相电压 | 120V~260V | 电网电压允许不对称 |
电气接线 | 三相四线 | TN-S母线(独立的N线和PE线) |
工作电压频率 | 50Hz±1% |
|
技术指标 | 额定容量 | 容量(Kvar) | 30~100 | 无功补偿模式 |
电流(A) | 50~150 | 谐波补偿功能有功不平衡调节模式 |
功率(KW) | 30~100 | 有功不平衡调节模式 |
TSC接口 | ≥8路高速接口 | 可控制电容器组的投切 |
多路高速I/O口 | ≥4路干节点 | 可与有载调压相结合,具备控制分接头调节能力 |
损耗 | <3% |
|
开关频率 | ≥20KHz |
|
全响应时间 | <10ms |
|
性能指标 | 谐波消除能力 | ≥95% |
|
补偿后系统功率因素 | ≥0.96 |
|
有功不平衡补偿后不对称度 | <5% |
|
环境条件 | 环境温度 | ﹣30~55℃ |
|
相对湿度 | <95%RH 无凝露 |
|
冷却方式 | 强制风冷 |
|
海拔高度 | 2000m | 超出2000m后每100m降额1%运行 |
安装方式 | 户外式柱上安装或壁挂式安装;户内式壁挂式安装 |
|
通讯接口 | 标准RS232/485接口、以太网接口、电力线载波与积木式结构 |
|
扩展能力 | 最多12台设备并联 |
|
防护等级 | 不低于IP54 |
|
噪音 | ≤60dB |
|
可有效工作时间 | MTBF≥10万小时 |
|
后台监控 | 具备完善的、开放的后台监控系统 |
5、产品列表
安装方式 | 线制 | 可选容量范围 | 标准型号产品 |
户外式 | 3P4L/3P3L | 0~75KVA | SYICD-BPF 0.4/30-Z |
SYICD-BPF 0.4/50-Z |
SYICD-BPF 0.4/75-Z |
户内式 | 3P4L/3P3L | 0~75KVA | SYICD-BPF 0.4/30-I |
SYICD-BPF 0.4/50-I |
SYICD-BPF 0.4/75-I |
6、型号命名
![集中式电能质量智能优化装置 集中式电能质量智能优化装置]()
