一、概述
GCK低压成套开关设备适用于交流50Hz、额定工作电压400V、额定电流最大可至6300A的配电系统中作为电能分配、转换和电动机控制用，并广泛用于发电厂、变电站、高层楼宇、剧院、医院、工矿业、港口、机场等配电系统中。

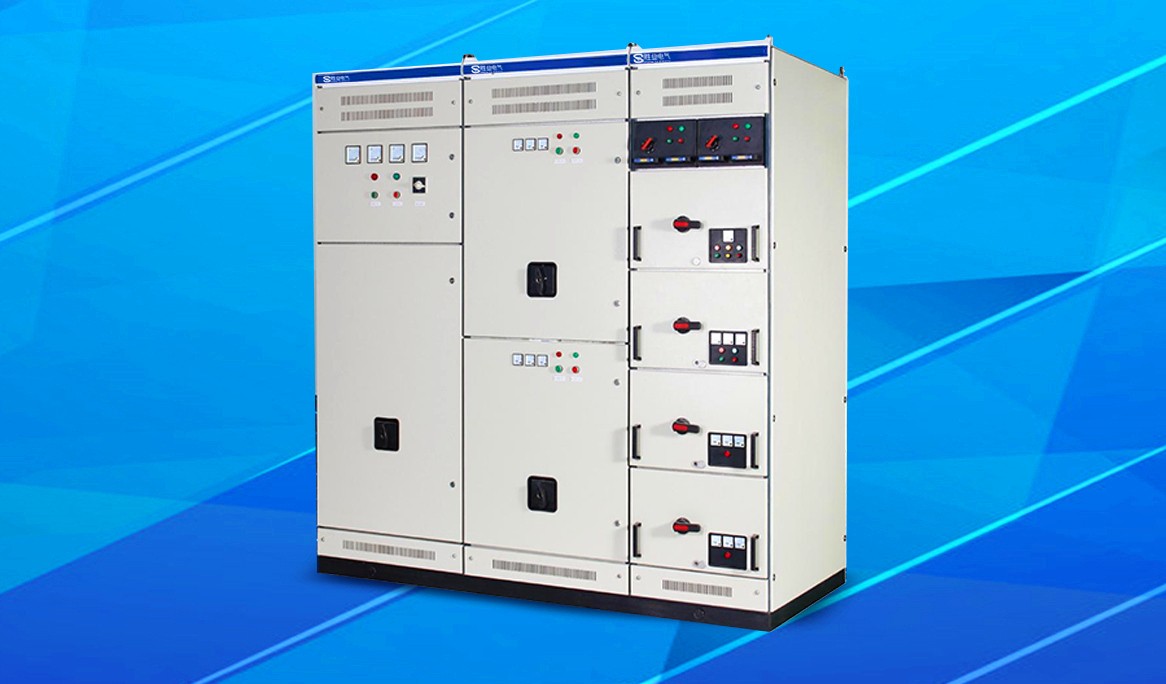

GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)Hz、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合GB7251.12-2013《低压成套开关设备和控制第2部分：成套电力开关和控制设备》的标准要求。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
二、产品型号及含义
![GCK低压抽出式开关柜]( "GCK低压抽出式开关柜")
三、使用条件
l 户内安装使用，无剧烈震动、冲击及强腐蚀性的场所
l 周围空气温度不得超过+40℃，不低于-5℃，且24h内其平均温度不得超过+35℃
l 空气清洁，相对湿度在最高温度为+40℃时不得超过50%。在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度90%。但应考虑到由于温度的变化，有可能偶然产生适度的凝露
l 污染等级为3级
l 海拔不超过2000米
l 装置安装与垂直面的倾斜度不超过5°
l 运输和储存温度为-25~﹢55℃，短时间（24h内）可达+70℃
l 如有特殊要求或超出上述使用条件时可与制作厂商协商
四、基本电气参数
额定工作电压Ue | 400V |
额定绝缘电压Ui | 660V |
频率fn | 50Hz |
额定耐受冲击电压Uimp | 8kV |
额定工作电流 | 主母线 | 630~1600A | 1000~2500A | 2500~4000A | 4000~6300A |
配电母线 | 1000 | 1250 | 1250 | 1500 |
水平母线的额定短时耐受电流Icw | 主母线 | 15(30) | 50 | 80 | 100 |
配电母线 | 30(30) | 50 | 50 | 65 |
额定峰值耐受电流Ipk | 主母线 | 63 | 105 | 176 | 220 |
配电母线 | 63 | 105 | 105 | 143 |
外壳防护等级 | IP41 |
五、结构特点
1、整柜柜架采用模数25的C形型材并通过自攻锁紧螺钉和高强度螺栓紧固连接组装而成，避免了焊接变形，零部件通用性强，使得柜架组装灵活方便、速度快捷、适用性好，标准化程度高。
2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，能防止触及临近区域带电部件，以保证安全。
3、GCK成套设备的功能单元和元器件的互换性好。固定式安装大量采用插入式元件，给安装和维护带来很大的方便。
4、抽屉单元所选的元件一般情况下应考虑降容系数。GCK成套设备在设计时额定分散系数符合GB7251.1标准要求。
5、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
6、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
7.开关柜的顶部根据受电需要可装母线桥。
六、安装与使用
装置到达收货地点后，首先应当检查包装是否完好无损，发现问题应及时通知有关部门找出原因，对于不立即安装的产品，应根据使用条件的要求，放于适当的场所储存。
装置安装
装置的安装应按图1安装示意图进行，基础槽钢和螺栓（M12）由用户自备。并柜安装时，应在并柜孔部位用螺栓紧固。如是电缆出线，还需有电缆沟。
开关柜安装时，应根据图纸作水平母线联结，并对母线表面做好清洁处理，用螺栓紧固，并进行电缆或架空布线工作。最后将柜与柜之间的二次线连接好，如电气联锁线，无功自动补偿取样电路等。
安装完成后，投入运行前应按照如下项目进行检查与试验
l 检查柜体喷涂层有无脱落，框架是否有生锈迹象，柜内环境是否清洁、零部件安装螺钉是否有松动现象
l 手动操作各种开关类元件、操作机构应操作灵活，应无卡滞等异常现象
l 抽屉或抽出式机构抽拉应灵活、轻便、无卡组和碰撞现象
l 检查所装电器设备连接点接触是否良好，是否符合连接要求
l 相同规格的抽屉应能方便地互换、无卡阻和碰撞现象。抽屉与柜体间的接地应良好
l 检查仪表指示、互感器变比及极性是否正确
l 装置内部的电气设备和控制接线是否符合工厂图纸要求
l 检查主回路和控制回路绝缘电阻是否符合规定
注意事项
装置的操作、检查和维护必须由合格的专业人员进行。
![GCK低压抽出式开关柜]( "GCK低压抽出式开关柜")
七、产品成套性
供货时厂商应提供以下资料及附件：
l 装箱清单
l 出厂试验报告
l 产品合格证
l 产品合格证
l 使用说明书
l 相关电气图纸
l 合同规定备件备品和专用工具清单
l 八、订货须知
八、订货须知
客户订货时需提供如下资料：
l 主电路方案图或单线系统图
l 辅助电路原理图或接线图
l 柜内元器件清单
l 排列图和配电室平面布置图
l 与产品正常使用条件不符的其他特殊要求
l 柜体颜色
