一、概述
XL动力柜适用于矿山、石油、化工、机械加工、交通运输、冶金、轻纺等电力用户的交流50Hz、额定工作电压400V、额定工作电流至400A的配电系统中，作为动力、电机控制、照明之用。
装置符合GB/T 7251.12-2013《低压成套开关设备和控制第2部分：成套电力开关和控制设备》标准的要求。
二、产品型号及含义
![XL-21动力配电箱]( "XL-21动力配电箱")
三、使用条件
l 户内安装使用，无剧烈震动、冲击、强腐蚀性气体及导电尘埃的场所
l 周围空气温度不得超过+40℃，不低于-5℃，且24h内其平均温度不得超过+35℃
l 空气清洁，相对湿度在最高温度为+40℃时不得超过50%。在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度90%。但应考虑到由于温度的变化，有可能偶然产生适度的凝露
l 污染等级为3级
l 海拔不超过2000米
l 装置安装与垂直面的倾斜度不超过5°
l 运输和储存温度为-25~﹢55℃，短时间（24h内）可达+70℃
l 如有特殊要求可与制作厂商协商
四、基本电气参数
项目 | 参数 |
额定工作电压Ue （V） | 400 |
额定绝缘电压Ui （V） | 690 |
频率fn （Hz） | 50 |
额定工作电流 （A） | 400 |
额定短时耐受电流Icw | 10kA以上 |
额定峰值耐受电流Ipk | 17kA以上 |
外壳防护等级 | IP30 |
五、结构特点

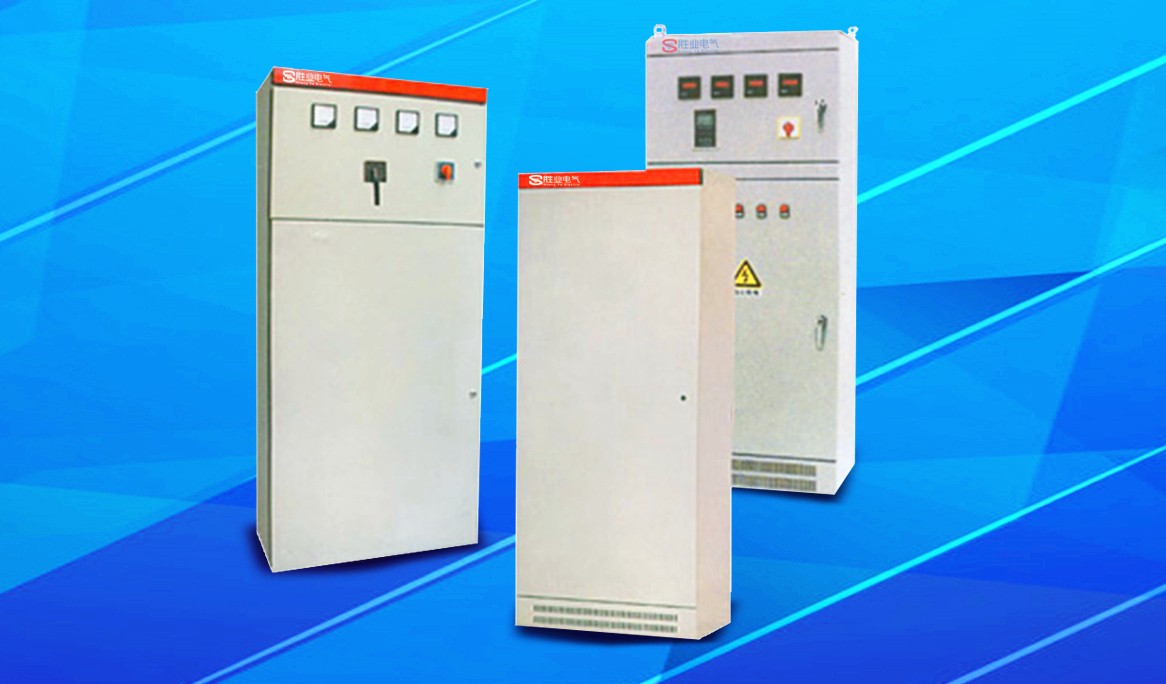

XL-21动力柜可户内靠墙或不靠墙安装，可制成单开门或双开门的方式，其基本结构采用冷轧钢板弯制焊接而成，前门可装设开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表。箱体内所有设备为敞露，便于检修维护。
门与课题均含有接地螺钉，确保壳体与地连接可靠。
六、安装与使用
装置到达收货地点后，首先应当检查包装是否完好无损，发现问题应及时通知有关部门找出原因，对于不立即安装的产品，应根据使用条件的要求，放于适当的场所储存。
装置安装
装置的安装应按图1安装示意图进行，基础槽钢和螺栓（M12）由用户自备，电缆沟外形尺寸由用户自定。
安装完成后，投入运行前应按照如下项目进行检查与试验
l 检查装置内安装的电器设备和控制接线是否符合工厂的图纸要求
l 检查所安装的电器设备接触是否良好，是否符合本身的技术条件
l 检查联锁机构、电气联锁装置的动作是否正确、可靠
l 检查主回路和控制回路的绝缘电阻是否符合要求
l 检查装置内部有无异物及各部件的安装螺丝和连接点是否有松动
![XL-21动力配电箱]( "XL-21动力配电箱")
A | B | C | D |
600 | 300 | 480 | 180 |
600 | 400 | 480 | 280 |
600 | 600 | 480 | 480 |
800 | 300 | 680 | 120 |
800 | 400 | 680 | 280 |
800 | 600 | 680 | 480 |
1000 | 300 | 880 | 180 |
1000 | 400 | 880 | 280 |
1000 | 600 | 880 | 480 |
![XL-21动力配电箱]( "XL-21动力配电箱")
七、产品成套性
供货时厂商应提供以下资料及附件：
l 装箱清单
l 出厂试验报告
l 产品合格证
l 使用说明书
l 相关电气图纸
l 合同规定备件备品和专用工具清单
八、订货须知
客户订货时需提供如下资料：
l 主电路方案图或单线系统图
l 辅助电路原理图或接线图
l 柜内元器件清单
l 排列图和配电室平面布置图
l 与产品正常使用条件不符的其他特殊要求
l 柜体颜色
