基本原理
静止无功发生器（SVG：Static Var Generator）是将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使电路发出满足要求的无功电流，实现动态无功补偿的目的。
技术特点
●响应速度更快
SVG响应时间：≤5ms。
SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。
●安全性更高
SVG运行时被控制为电流源，不存在与系统阻抗发生谐振的可能性，安全性更高。
●补偿功能多样化
使用同一套SVG装置，可以实现不同的多种补偿功能：
补偿负载无功；
补偿负载谐波；
补偿负载不平衡；
同时补偿负载无功、谐波和不平衡。
●谐波含量极低
SVG采用了PWM技术和多重化技术，与TCR型SVC相比，谐波含量极低，对电网不会产生二次污染。
●占地面积较小
SVG采用直接PWM电流控制技术，其输出电流波形和相位完全可控，SVG能够在额定感性到额定容性的范围内运行。由于无需大容量的电容器和电抗器做储能元件，SVG的占地面积最大只有相同容量SVC的50%。

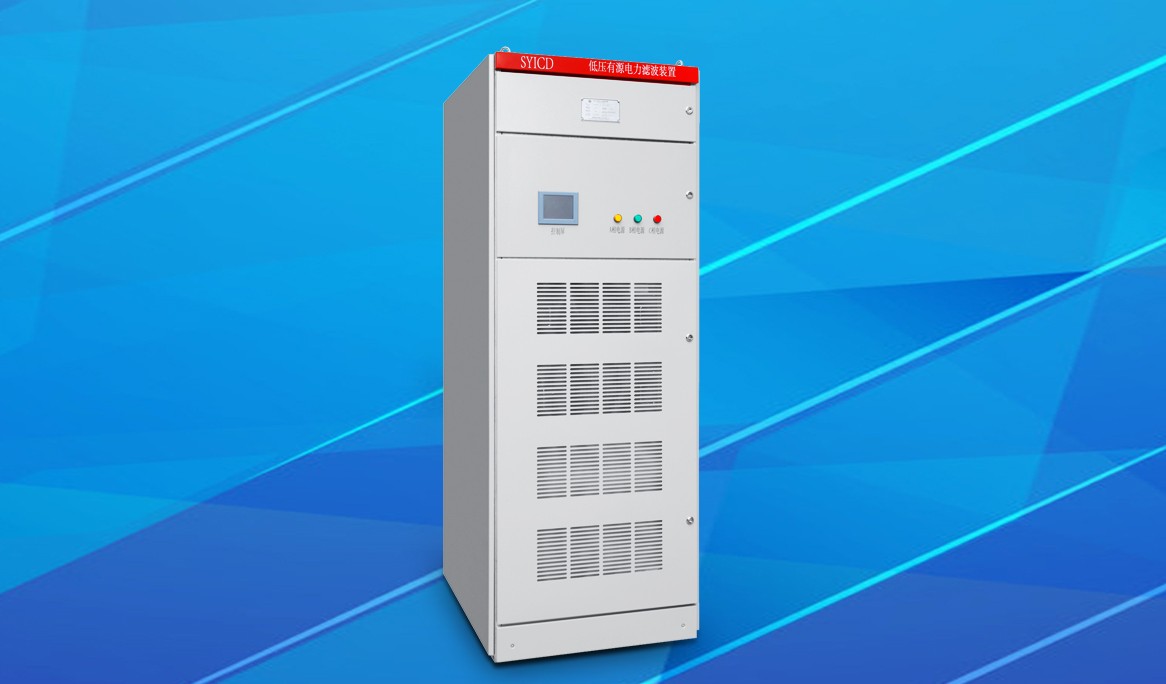

产品型号
SYICD-SVG0.4/50-3P4L
SYICD-SVG0.4/75-3P4L
SYICD-SVG0.4/100-3P4L
SYICD-SVG0.4/150-3P4L
SYICD-SVG0.4/200-3P4L
SYICD-SVG0.4/300-3P4L
SYICD-SVG0.4/400-3P4L
