一、概述

   GCS型低压成套开关设备(交流低压配电柜)(以下简称装置)适用于发电厂、石油化工、冶金、变电所等行业的配电系统。在大型发电厂、大规模石化行业等自动化程度高且要求与计算机接口的场所,作为三相交流50(60)Hz,额定工作电压380(400)V,额定工作电流4000A以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

   GCS型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求为满足不断发展的电力市场对各种增容、计算机接口,本着方便安装维修、缩短事故处理时间、安全、可靠、经济、合理的原则设计的新型低压抽出式开关柜。本装置具有分断能力高、动热稳定性好、组合方便、实用性强、防护等级高的特点。可作为低压抽出式开关柜的换代产品使用。

   装置符合GB/T 7251.12-2013《低压成套开关设备和控制第2部分:成套电力开关和控制设备》的要求。


二、产品型号及含义

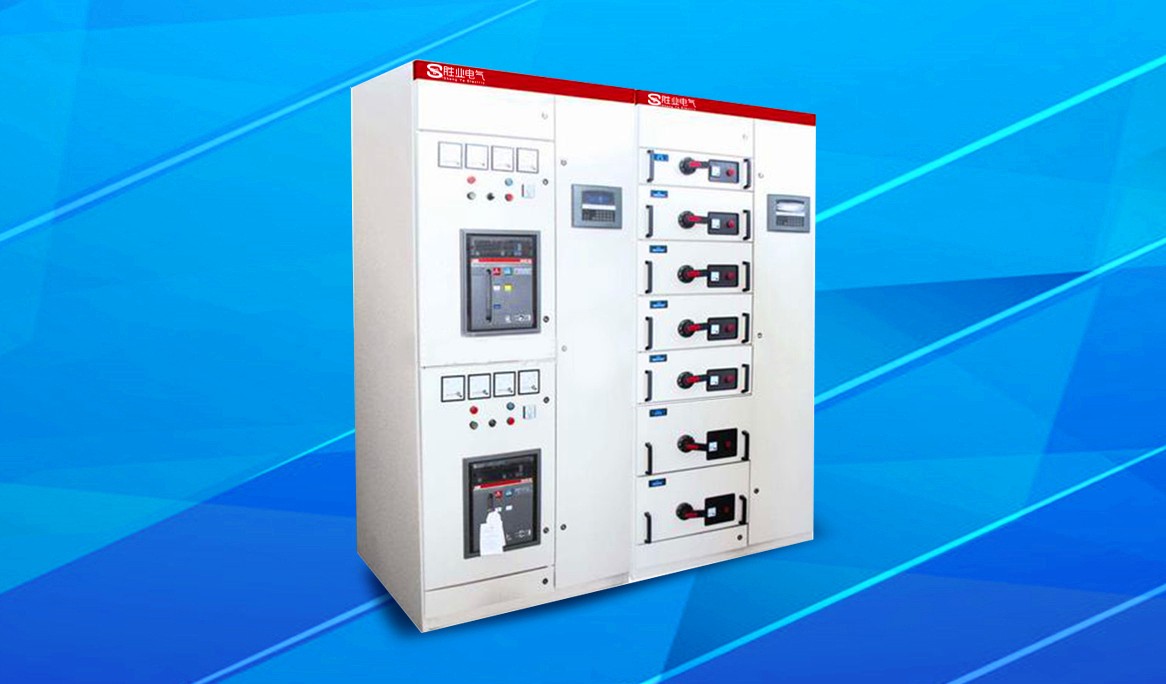

GCS低压抽出式开关柜


三、使用条件

 l  户内安装使用,无剧烈震动、冲击及强腐蚀性的场所

l  周围空气温度不得超过+40℃,不低于-5℃,且24h内其平均温度不得超过+35℃,如超出范围需根据实际情况降容运行

l  空气清洁,相对湿度在最高温度为+40℃时不得超过50%。在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度90%。但应考虑到由于温度的变化,有可能偶然产生适度的凝露

l  污染等级为3级

l  海拔不超过2000m

l  装置安装与垂直面的倾斜度不超过5°

l  运输和储存温度为-25~﹢55℃,短时间(24h内)可达+70℃

l  如有特殊要求可与制作厂商协商



四、基本电气参数

额定工作电压Ue    (V)

主电路

交流380V(400)、(660)

辅助电路

交流220V、380V、 直流220V

额定绝缘电压Ui     (V)

690V

频率fn             (Hz)

50(60)Hz

额定工作电流       (A)

水平母线

≤4000A

垂直母线

1000A

水平母线的额定短时耐受电流Icw

50kA以上

外壳防护等级

IP41



五、结构特点

    框架

l  GCS型交流低压配电柜的柜体采用通用柜形式,构架采用拼装和部分焊接两种结构形式,主框架上均有安装模数孔E=20mm,通用系数高,柜架采用自攻锁紧螺钉和高强度螺栓紧固而成

l  装置各功能室严格分开,其隔室主要分为功能单元、母线室、电缆室,各单元的功能相对独立

l  装置柜体的尺寸如下表

高(mm)

2200

宽(mm)

400

600

800

1000

深(mm)

800

1000

800

1000

600

800

1000

600

800

1000












功能单元

l  一个抽屉为一个独立功能单元,分为五个尺寸,分别为1/2单元、1单元、1.5单元、2单元、3单元,单元回路额定电流400及以下

l  相同功能单元的抽屉具有良好额定互换性

l  抽屉单元设有机械联锁装置

l  抽屉面板具有分、合、试验、抽出等位置的明显标志



电缆隔室

l  馈线柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现,既提高了电缆的使用可靠性,又极大地方便了用户对电缆的安装与维修。



l  装置功能单元辅助接点对数一单元及以上的为32对,1/2单元的为20对,能满足自动化用户和与计算机接口的需要

 l  装置既可以方便地与干式变压器组成一个组列,也可以与油浸式变压器低压母线方便连接,极大的考虑到干式变压器的普遍性、安全性和油浸式变压器的经济性

l  柜体防护等级为IP30,IP40,供用户选用



六、安装与使用

装置到达收货地点后,首先应当检查包装是否完好无损,发现问题应及时通知有关部门找出原因,对于不立即安装的产品,应根据使用条件的要求,放于适当的场所储存。

装置安装

l  装置的安装应按图1安装示意图进行,基础槽钢和螺栓由用户自备。主母线连接时,如表面因运输、保管等原因有不平整时需平整后再连接紧固

l  装置单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定

序号

项目

允差(mm)

1

垂直度

3.3

2

水平度

相邻两柜顶部成列柜顶部

2

相邻两柜边

5

3

不平度

成列柜边

1


5

4

柜间接缝

2



安装完成后,投入运行前应按照如下项目进行检查与试验

l  检查柜体喷涂层有无脱落,框架是否有生锈迹象,柜内环境是否清洁、干燥、零部件安装螺钉是否有松动现象

l  手动操作各种开关类元件、操作机构应操作灵活,应无卡滞或操作力过大等异常现象

l  主要电器的通断是否可靠、准确;辅助接点的通断是否可靠准确

l  抽屉或抽出式机构抽拉应灵活、轻便、无卡阻和碰撞现象

l  抽屉或抽出式结构的动、静触头的中心线应该一致,触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电器联锁装置应动作正确,闭锁或接触均应可靠。

l  相同尺寸的抽屉应能方便互换,无卡阻和碰撞现象。

l  抽屉与柜体间的接地触头应紧密接触,当抽屉推入时,抽屉的接地触头经主触头先接触,抽出时接地触头比主触头后断开。

l  电路的接点是否符合电气原理图要求。

l  检查仪表指示、互感器变比及极性是否正确

l  辅助接点是否符合要求,熔断器的熔芯规格是否正确,继电器的整定值是否符合设计要求,动作是否正确。

l  保护的额定值及整定值应正确并动作可靠。

l  用1000V兆欧表测量绝缘电阻不低于1mΩ。

l  各母线连接是否良好,绝缘支撑件、安装件及附件是否安装牢固可靠。



注意事项

l  装置为不靠墙安装,正面操作,双面维修的低压配电柜,装置的操作、检查和维护必须由合格的专业人员进行。

l  空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修。

l  经过安装和维修后,必须严格检查各隔离室之间、功能单元之间的隔离状况,以确保本装置良好的功能分隔性,防止出现故障扩大。

GCS低压抽出式开关柜

A

B

C

D

600

600

450

475

600

800

450

675

800

600

650

475

800

800

650

675

1000

600

850

475

1000

800

850

675

1200

800

1050

675

七、产品成套性

供货时厂商应提供以下资料及附件:

l  装箱清单

l  出厂试验报告

l  产品合格证

l  产品合格证

l  使用说明书

l  相关电气图纸

l  合同规定备件备品和专用工具清单



八、订货须知

客户订货时需提供如下资料:

l  产品的全型号包括主电路方案和辅助电路方案号;

l  主电路系统组合顺序图;

l  辅助电路电气原理图

l  柜内元器件清单;

l  与产品正常使用条件不符的其他特殊要求

l  柜体颜色
