Products 产品详情
产品名称:

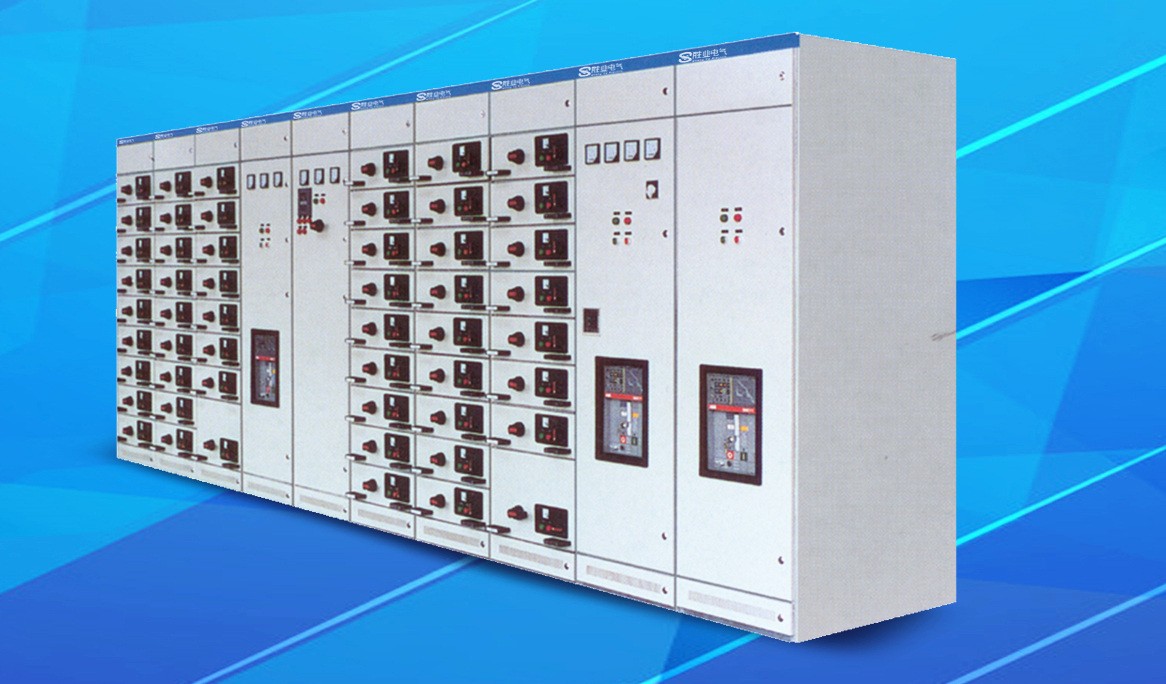

MNS型低压抽出式开关柜

上市日期: 2020-03-27
Products / 相关产品
2017 - 11 - 18
1.产品简介   H系列电容器是我司研发的新一代电力电容器,拥有多项专利技术;主要针对市场上电容器使用状态而引入二次保护结构。   H系列电容器端子引出结构为大电流型,主要用于大容量的场合,最大可满足35mm2 导线使用。采用新型安全防爆结构,端子采用积木组合结构,其外观更美观精巧,产品内部为充气结构。性能稳定可靠,具有较强的抗涌流能力,满足环保要求。...
2017 - 11 - 18
1.产品简介L型端子引出结构,为单相产品,安装方便。2.技术参数
2017 - 11 - 18
1.产品简介分相补偿电力电容器将公共线从内容引出,实现单台多方式接线。其结构合理,安装简洁,运行安全可靠,过流能力更出色。在理念上,实现同一单台电力电容器星形接线引出(接中性线或不接中性线),单相多端引出。满足用户三相共补、分补、复合补等不同的需要。3.常规规格选型表(其他电压等级可定制)型号规格电压(V)容量(kvar)电容量(uF)电流(A)产品尺寸 (mm)包装尺寸(mm)包装(件...
产品特点

一、概述

       MNS型低压成套开关设备(以下称装置)适用于交流50(60)Hz、额定工作电压660V、额定电流至6300A的配电系统,可用于发电厂、变电所、工矿业、港口、机场、广播电视等通信中心,来作为发电、输配电、电能转换及电能消耗设备的控制,并通过电容补偿柜对其主母线进行无功补偿。

       装置符合GB7251.12-2013《低压成套开关设备和控制第2部分:成套电力开关和控制设备》的标准要求。MNS系统采用组合式设计,柜架结构具有高度灵活性,能满足不同组装结构和安装各种标准元件。整个系统结构包括电气结构能适合不同的运行环境且设备运行的连续性和可靠性高。



二、系统特点

MNS系统在世界市场上经过多年使用,证实了它的价值。整个系统充分考虑了将来的发展空间,可避免因为技术发展而被淘汰的风险。

MNS系统与传统的产品相比,具有更多的优越性:

l  结构紧凑,节省柜体的体积

l  配电回路布置经济

l  全部选用标准元件,方便工程设计人员设计

l  全系列标准化

l  可按工作和环境设计出对应的防护等级

l  设备更新改进方便

l  设备运行连续性和可靠性高

l  操作人员人身安全有保障



三、使用条件

 l  户内安装使用,无剧烈震动、冲击及强腐蚀性的场所

l  周围空气温度不得超过+40℃,不低于-5℃,且24h内其平均温度不得超过+35℃

l  空气清洁,相对湿度在最高温度为+40℃时不得超过50%。在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度90%。但应考虑到由于温度的变化,有可能偶然产生适度的凝露

l  污染等级为3级

l  海拔不超过2000米

l  装置安装与垂直面的倾斜度不超过5°

l  运输和储存温度为-25~﹢55℃,短时间(24h内)可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤而且在正常的条件下应能正常工作

l  如有特殊要求或超出上述使用条件时可与制作厂商协商



四、基本电气参数

额定工作电压Ue

400V

额定绝缘电压Ui

690V/AC

频率fn

50(60)Hz

额定耐受冲击电压Uimp

8kV

额定工作电流

主母线

至5000A

配电母线

至1000A

额定短时耐受电流Icw

主母线

80kA

配电母线

50kA

额定峰值耐受电流Ipk



主母线

105kA

配电母线

175kA

外壳防护等级

IP30、IP40、IP41



五、结构特点

柜体基本框架为C型材料组合式结构,框架的全部结构都经过镀锌处理或敷铝锌板制作。通过自攻锁紧螺钉紧固互相连接成基本框架,再按客户方案变化需要,加上相应的门、封板、隔板、安装支架、以及母线,功能单元等零部件,组装成一台完整的装置,内零部件尺寸,隔室尺寸,全部安装模数化E=25mm配置。抽屉单元具有体积小、功能强、互换性高、维修更换方便、接触可靠等特点。柜体支持侧出线或后出线方式。



六、安装与使用

装置到达收货地点后,首先应当检查包装是否完好无损,发现问题应及时通知有关部门找出原因,对于不立即安装的产品,应根据使用条件的要求,放于适当的场所储存。



装置安装

装置的安装应按图1安装示意图进行,基础槽钢和螺栓(M12)由用户自备。并柜安装时,应在并柜孔部位用螺栓紧固。如是电缆出线,还需有电缆沟。

  开关柜安装时,应根据图纸先做主母线连接,并对母线表面做好清洁处理,再用螺栓紧固,并进行电缆或架空布线工作。开关柜并联安装时,应在并联孔位用螺栓紧固。最后将柜与柜之间的二次线连接好,如电气联锁线,无功自动补偿取样电路等。



安装完成后,投入运行前应按照如下项目进行检查与试验

l  检查柜体喷涂层有无脱落,框架是否有生锈迹象,柜内环境是否清洁、零部件安装螺钉是否有松动现象

l  手动操作各种开关类元件、操作机构应操作灵活,应无卡滞等异常现象

l  机械联锁和电气联锁的可靠性

l  抽屉式组件动作是否灵活,接触是否良好

l  相同规格的抽屉应能方便地互换、无卡阻和碰撞现象。抽屉与柜体间的接地应良好

l  检查仪表指示、互感器变比及极性是否正确

l  试验所有表计和继电器动作是否正确

l  装置内部的电气设备和控制接线是否符合工厂图纸要求,线端标号是否正确清晰,接线是否整齐牢靠

l  检查主回路和控制回路绝缘电阻是否符合规定

注意事项

l  装置的操作、检查好维护必须由合格的专业人员进行。

MNS型低压抽出式开关柜

A

B

C

D

600

600

450

475

600

800

450

675

800

600

650

475

800

800

650

675

1000

600

850

475

1000

800

850

675

1200

800

1050

675


七、产品成套性

供货时厂商应提供以下资料及附件:

l  装箱清单

l  出厂试验报告

l  产品合格证

l  产品合格证

l  使用说明书

l  相关电气图纸

l  合同规定备件备品和专用工具清单



八、订货须知

客户订货时需提供如下资料:

l  主电路方案单线系统图和母线规格

l  原理图或原理接线图

l  开关柜内主要电气元件的型号、规格及数量

l  柜开关柜的排列及组合图,平面布置图

l  与产品正常使用条件不符的其他特殊要求
