一、金属化自愈式低压无功补偿/滤波电容器
1.1 概述
我公司生产的金属化自愈式低压无功补偿/滤波电容器采用瑞士、意大利引进的先进设备和工艺、选料精良、性能卓越，严格按国家标准及国际IEC标准生产。具有21世纪国际先进水平，是我国老式金属化电容器的更新换代产品。主要用于工频50/60Hz交流电力系统中，用于补偿工频电力系统的感性无功功率，以提高功率因数，改善供电质量，降低线路损耗。
1.2 主要技术指标
设置场所 | 户内 | 安全特性 | 可触摸式接线端子；采用双重保护：二次保护装置和压力切断保护装置（专利），安全可靠；具有自愈功能； |
温度 | -40℃～+55℃ |
相对湿度 | 不大于85%` | 允许过电压 | ≤ 1.1Un |
海拔高度 | 不超过2000m | 允许过电流 | ≤ 1.3In |
额定容量 | 5～50kvar | 额定电压 | 1kVAC以下 |
容量偏差 | －5～+10% | tgθ值 | ≤0.1% |
极间耐压 | 2.15Un/10S | 极壳耐压 | 3000VAC/60S |
极壳绝缘性 | ＞1000MΩ | 使用电介质 | 聚丙烯膜 |
保护壳 | 冲压铝壳，美观实用，永不生锈 | 使用标准 | IEC60831-1996，GB/T12747-2004 |
性能认证 | UL10000AF（E237947） TUV |
1.3 电容标签
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")

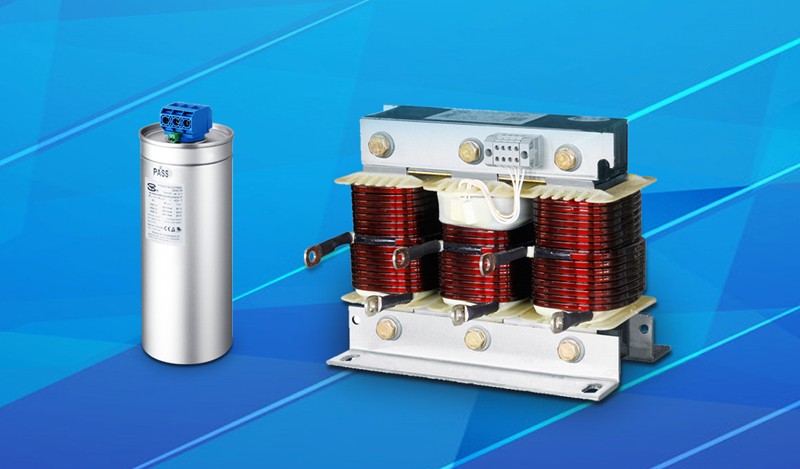

1.4 产品外观图
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
二、串联（滤波）电抗器
2.1概述
电容器在无功补偿回路中往往受到谐波电流、合闸涌流及过电压的影响，造成电容器容易损坏，因此串联一定比例的电抗器，用以抑制和吸收部分谐波，可以显著提高供电系统的可靠性和稳定性，在很多情况下，如电网谐波含量大时，则必须串联与电容配套的电抗器。
串联电抗器的作用主要有：
●抑制谐波放大，并且滤除一定比例的谐波。
●抑制投入电容器时的涌流，保护电容器及其它元器件。
●经过精确搭配，与电容器串联组成无源滤波器，可以精确滤除某次谐波。
2.2主要技术指标
电抗器相数 | □单相□三相 |
配电容器使用电压 | 277V、303V、480V、525V、690V -3P 或 230V-1P |
额定电感偏差 | 0~5% |
电抗率 | 6%、 7% 、 12%~14% |
三相电感平衡率 | ±3% |
三相电阻平衡率 | ≤2% |
绝缘等级 | F级（155℃）、H级（180℃） |
工频耐压 | 3kV/50Hz/10mA/60s (无飞弧击穿) |
线性度 | 额定工频1.4~1.8倍电流下电感值与额定电感值之比，不低于95%Ln. |
负载能力 | 额定工频1.35In电流下能长期工作运行 |
温升 | 电流：In=55K，1.35In=85K / （In=65K，1.35In=95K） |
噪音 | ≤48dB |
符合标准 | GB/T1094.6-2011、 IEC 60076-6 2007 |
2.3型号说明
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
2.4 产品外观图
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
2.5运输和保存
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
2.5.1电抗器在运输时应尽量用原出厂包装。如须改变应保证电抗器放置在坚固的木箱内，并注意电抗器与电抗器之间的摆放距离，防止互相由于振动产生碰撞。
2.5.2搬运电抗器时，应避免电抗器受力冲击，应轻搬轻放。
2.5.3电抗器应保存在干燥及无腐蚀性气体的室内，并应防止任何热源对电抗器辐射，拆掉包装后的电抗器更应注意这一点。
电容器、电抗器安装示意图
3.1三相共补电抗器接线示意图（一）
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
3.2三相共补电抗器接线示意图（二）
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
3.3系统接线示意图
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
3.4控制器、可控硅/复合开关、电抗器、电容器二次线接线示意图
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
（图片仅供参考，接线位置以实物为准）
3.5 控制器、接触器、电抗器、电容器二次线接线示意图
![TMLSY 组件 （分补）]( "TMLSY 组件 （分补）")
（图片仅供参考，接线位置以实物为准）
型号：
TMLSY 277√3-5/7.0
TMLSY 277√3-10/7.0
TMLSY 277√3-15/7.0
TMLSY 277√3-20/7.0
TMLSY 303√3-10/7.0
TMLSY 303√3-15/7.0
TMLSY 303√3-20/7.0
